Baineann an léasar caidéil 980nm úsáid as tógáil planar le sliseanna ar fho -chló. Tá an sliseanna ardchumhachta séalaithe go heirméiteach i bpacáiste féileacán 14-bioráin saor ó eapocsa agus saor ó fhlosc agus tá sé feistithe le teirmeastar, with teirmileictreach, agus monatóireacht a dhéanamh ar an dé-óid. Úsáideann an léasar caidéil 980nm cobhsú FBG chun an tonnfhad astaíochta a “ghlasáil”. Soláthraíonn sé speictream banna caol saor ó thorann, fiú faoi athruithe teochta, tiomána reatha, agus aiseolas optúil. Is foinse éadrom é le haghaidh aimplitheoir snáithín a úsáidtear i líonraí cumarsáide optúla. Is iad na príomhchineálacha aimplitheoirí snáithíní optúla ná EDFA agus FRA.
976nm 700MW Tá gríl Dé -óid Léasair Caidéil suite sa Pigtail Fiber HI1060 chun an tonnfhad a chobhsú. Tá an dé -óid léasair BTF 14pin seo ar fáil le cumhacht aschuir saor ó kink suas le 700MW. Is é <1200mA an t -uasmhéid reatha LD ar aghaidh. Is féidir a mhuinín le feadán scaoilte 900um nó níl ach snáithín lom ar fáil.
● Cumhacht oibriúcháin saor ó kink suas le 700MW;

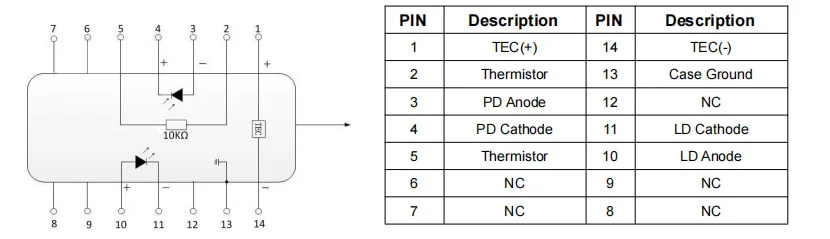

● Pacáiste féileacán 14-phionna saor ó eapocsa, agus flosc le snáithín SM;
● Cobhsú grating bragg snáithín;
● Roghnú tonnfhaid ar fáil;
● With, teirmeastar, agus monatóireacht a dhéanamh ar an dé -óid chomhtháite teirmileictreach.
● Multiplexing rannán tonnfhad dlúth (DWDM) aimplitheoirí snáithíní dópáilte Erbium (EDFA);
● Ailtireachtaí laghdaithe caidéil EDFA;
● Trunks teilifíse cábla an -fhada (CATV) agus dáileadh an -ard nód.
| Paraiméadar | Múnla | Min. | Typ. | Max. | Aonad | Nótaí |
| LD tairsí reatha | I leith | - | 60 | 100 | Cála | Cp |
| Cumhacht aschuir | Pth | - | - | 700 | MW | Más (Bol) <1000mA |
| LD ar aghaidh reatha | Dá mba rud é go | - | 1100 | 1200 | Cála | PF = cumhacht rátáilte |
| Cumhacht saor in aisce kink | Pcógála | 450 | - | - | MW | > = 1.2*cumhacht rátáilte |
| Reatha saor in aisce kink | Ikink | > = 1.2*má tá (Bol) | Cála | [1] | ||
| Ld Voltas ar aghaidh | VF | - | - | 2.5 | V | PF = cumhacht rátáilte |
| Tonnfhad láir | Lc | 973 | 974 | 975 | Nm | Buaic, PF = Cumhacht Rátáilte |
| Lc | 975 | 976 | 977 | |||
| Buaic -Tonnfhad ag casadh | △ λp/△ tamb | - | - | 0.02 | nm/℃ | T: FBG TEMP. |
| Leithead speictrim | △ λ | - | - | 1 | Nm | RMS@-13db |
| Cobhsaíocht speictrim | -0.5 | - | 0.5 | Nm | PF = cumhacht rátáilte, t = 60s | |
| Monatóireacht a dhéanamh ar fhreagracht | Vacsaíniú | - | 8 | 20 | bhí / mw | VPD = 5V, PF = Cumhacht Rátáilte |
| Monatóireacht a dhéanamh ar chobhsaíocht fhreagrach | - | - | 20% | - | Teocht oibriúcháin @all | |
| Monatóireacht a dhéanamh ar Sruth Dark | Úd | - | - | 50 | na | VPD = 5V |
| TEC reatha | Itec | - | - | 2 | A | TCACE = 75 ℃ |
| Voltas TEC | VTEC | - | - | 3.5 | V | TCACE = 75 ℃ |
| Tomhaltas Cumhachta Modual TEC | P | - | - | 5 | W | TCACE = 75 ℃ |
| Cobhsaíocht Cumhachta> 20MW 10-20MW 3.5-10MW |
- | - | - |
0.2 0.5 1 |
RB | Buaic-go-buaic, t = 60s, sampláil DC go 50kHz, TC = 25 ℃ |
| Earráid Rianaithe | An | -0.5 | - | 0.5 | RB | TC = -5 ~ 75 ℃, tagairt do [2] |
| Friotaíocht teirmeastar | An Rth | 9.5 | 10 | 10.5 | Khm | TSTG = 25 ℃ |
| Teirmeastar B tairiseach | An bhth | - | 3900 | - | k | TSTG = 25 ℃ |
Rinneadh tástáil ar na táirgí go léir sula seoltar amach iad;
Tá barántas 1-3 bliana ag na táirgí go léir (Tar éis don tréimhse ráthaíochta cáilíochta táille seirbhíse cothabhála cuí a ghearradh.)
Táimid buíoch as do ghnó agus cuirimid beartas ar ais 7 lá ar fáil. (7 lá tar éis na míreanna a fháil);
Mura bhfuil na míreanna a cheannaíonn tú ónár siopa ar chaighdeán foirfeachta, is é sin nach n -oibríonn siad go leictreonach le sonraíochtaí monaróirí, ach iad a chur ar ais chugainn le haghaidh athsholáthair nó aisíocaíochta;
Má tá na míreanna lochtach, cuir in iúl dúinn le do thoil laistigh de 3 lá ón seachadadh;
Ní mór aon mhíreanna a chur ar ais ina riocht bunaidh chun cáiliú le haghaidh aisíocaíochta nó athsholáthair;
Tá an ceannaitheoir freagrach as an gcostas loingseoireachta go léir a tabhaíodh.
C: Cén cineál cónascaire is féidir liom a roghnú?
A: FC/ APC; SC/ APC; gan cónascaire ...
C: An bhfuil feadán scaoilte ar fáil?
A: Is féidir le Optronics Bosca an feadán scaoilte 900um a sholáthar chun an snáithín pigtail a chosaint.
