Faigh amach feidhmíocht thar na bearta atá ag modúl dé-óid léasair caidéil mhionfhuaraithe Box Optronics 980nm 10pin - do réiteach deiridh le haghaidh caidéalaithe ardchumhachta, tonnfhad-cobhsaí i DWDM EDFA agus córais CATV cianaistir. Innealtóireacht le cobhsú FBG chun cinn, glasann an modúl seo atá séalaithe go heirméiteach astuithe go beacht ag 974nm nó 976nm, ag seachadadh aschur saor ó kink suas le 600mW fiú faoi theocht éagsúil agus sruth tiomána. Cinntíonn a TEC, teirmeastar, agus dé-óid mhonatóra earráid rianaithe eisceachtúil agus cobhsaíocht chumhachta, agus ráthaíonn an pacáiste féileacán 10-bioráin saor ó eapocsa le snáithín SM/PM oibriú iontaofa gan torann. Deartha do chomhtháthóirí córais agus d'innealtóirí líonra a éilíonn rialú speictrim neamhchomhréiteach agus na cumhachtaí is airde atá ar fáil, slaiseann an modúl seo comhaireamh caidéil, laghdaítear castacht fuaraithe, agus leathnaíonn sé saolré an amplifier. Trust Box Optronics le haghaidh comhlíonadh Telcordia GR-468 agus roghnú tonnfhad oiriúnaithe - toisc go bhfuil tábhacht ag gach milleavata i do líonraí optúla den chéad ghlúin eile. Déan ordú anois chun do bhonneagar a ardú le teicneolaíocht chaidéalaithe chruthaithe atá réidh don pháirc a sheachadann feidhmíocht chomhsheasmhach ó -20°C go 75°C.

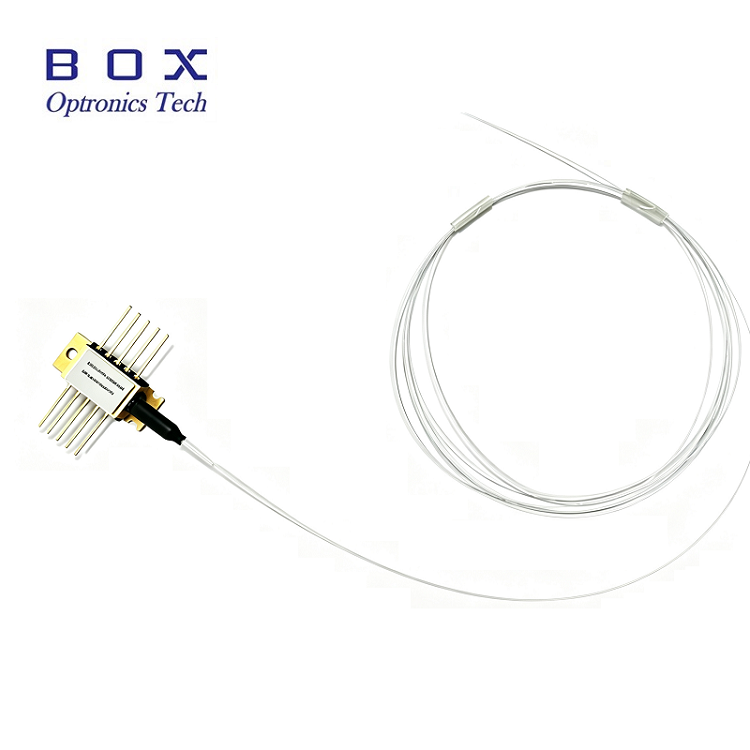

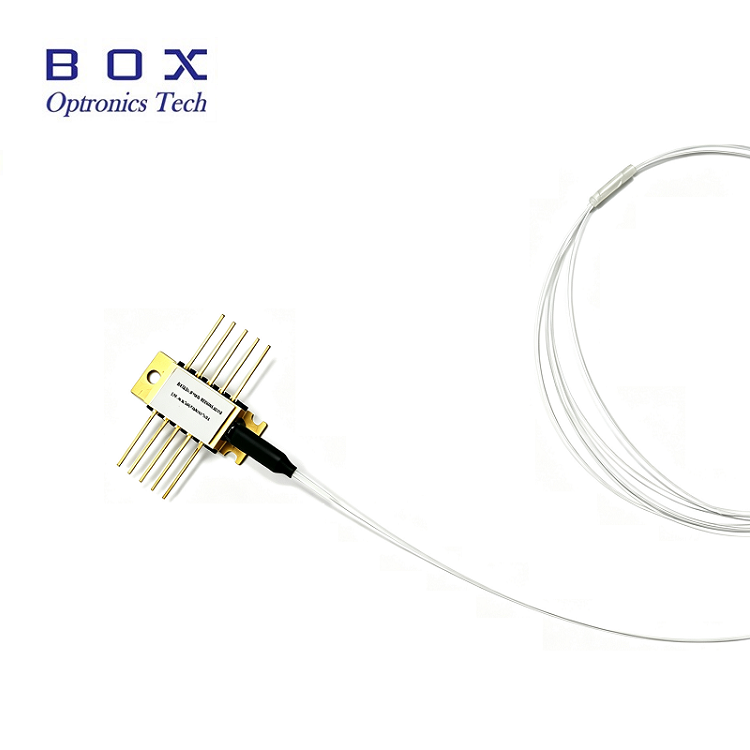

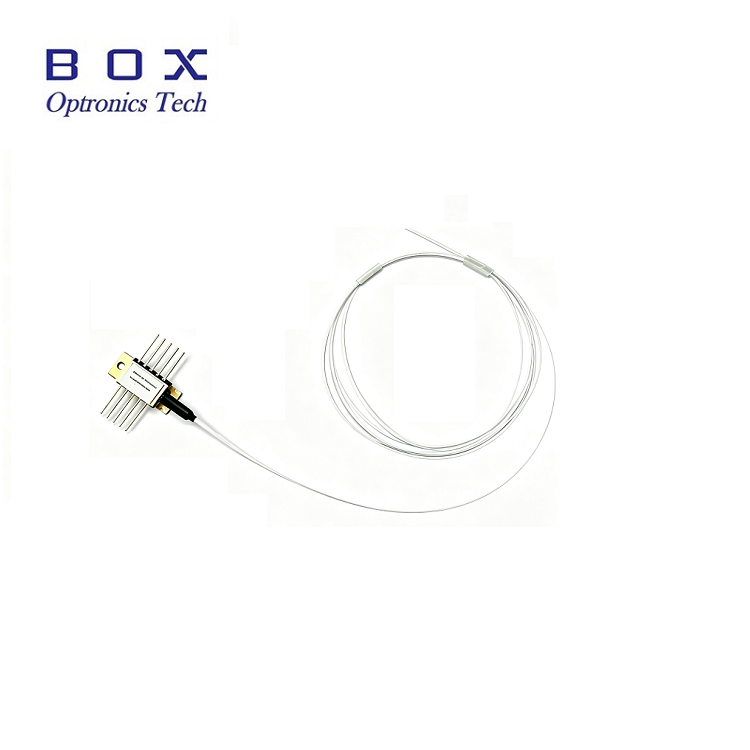

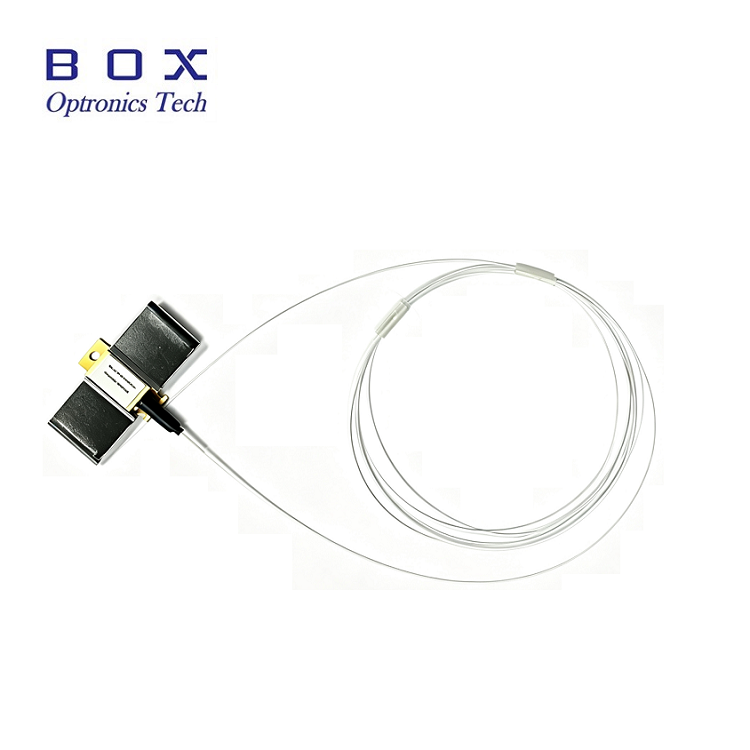

Tá an modúl dé-óid léasair caidéal mionfhuaraithe féileacán 980nm 10pin séalaithe go heirméiteach i bpacáiste féileacán 10-bioráin saor ó epocsa agus saor ó fhlosc agus teirmeastar, fuaraitheoir teirmeachleictreach, agus dé-óid monatóireachta ionsuite.
Úsáideann an modúl dé-óid léasair caidéal mionfhuaraithe 980nm 10 bioráin FBG cobhsú chun ”glas” an astú tonnfhad. Soláthraíonn sé speictream caolbhanda saor ó thorann, fiú nuair a bhíonn athruithe teochta, sruth tiomána agus aiseolas optúil ar fáil. Tá roghnú tonnfhad ar fáil do feidhmchláir a dteastaíonn an fheidhmíocht is airde i rialú speictrim leis na cumhachtaí is airde atá ar fáil. Comhlíonann an modúl seo a thuairiscítear i gceanglas Telcord ia GR-468-CORE.
Cumhacht oibriúcháin saor ó kink 400mW nó 600mW;
Pacáiste féileacán 10-PIN le snáithín SM Hi1060 nó PM980;
Cobhsú grating Fiber Bragg, Roghnú Tonnfhad ar fáil;
Comhtháite thermoelectric with, teirmeastar, agus dé-óid monatóireachta.
Aimplitheoirí snáithíní dópáilte erbium (EDFA);
Ailtireacht EDFA um chomhaireamh caidéil laghdaithe;
Truncanna teilifíse cábla achair fhada (CATV) agus dáileadh comhairimh nóid an-ard.
| Paraiméadar | Siombail | Min. | Clóscríobh. | uas. | Aonad | Nótaí |
| Teocht an cháis oibriúcháin | TCASE | -20 | - | 75 | ℃ | - |
| Teocht stórála | TSTG | -40 | - | 85 | ℃ | 2000 uair an chloig |
| LD Ar aghaidh reatha | MÁ | - | - | 1100 | mA | - |
| LD sruth droim ar ais | IR | - | - | 10 | uA | - |
| Voltas droim ar ais LD | VR | - | - | 2 | V | - |
| PD Ar aghaidh reatha | IPD | - | - | -10 | mA | - |
| Voltas droim ar ais PD | VPD | - | - | 20 | V | - |
| TEC Reatha | ITEC | - | - | 2 | A | - |
| Voltas TEC | VTEC | - | - | 3.0 | V | - |
| Ga lúbadh snáithín | - | 30 | - | - | mm | - |
| Taiseachas coibhneasta | RH | 0 | - | 95% | - | Neamh-chomhdhlúthaithe |
| Am sádrála luaidhe | - | - | - | 10 | Dara | 260 ℃ |
| Fórsa tarraingt aiseach snáithíneach | - | - | - | 5 | N | - |
| Fórsa tarraingt taobh snáithíní | - | - | - | 2.5 | N | - |
| Paraiméadair | Siombail | Min. | Clóscríobh. | uas. | Aonad | Nótaí |
| Reatha Tairseach LD | ITH | 90 | 110 | mA | CW | |
| Cumhacht aschuir | PF | 400 | mW | Má(BOL)<900mA | ||
| 600 | Má(BOL)<1000mA | |||||
| LD Ar aghaidh reatha | MÁ | 1200 | mA | PF=Cumhacht Rátáilte | ||
| Cumhacht saor in aisce kink | PKINK | 700 | mW | >= 1.2*Cumhacht Rátáilte | ||
| Kink reatha saor in aisce, | IKINK | >= 1.2*Más(BOL) | mA | [1] | ||
| LD Voltas ar aghaidh | VF | 2.5 | V | PF=Cumhacht Rátáilte | ||
| Ionad tonnfhad | λC | 973 | 974 | 975 | nm | Buaic, PF = Cumhacht Rátáilte |
| 975 | 976 | 977 | ||||
| Casadh tonnfhad buaic | △λp/△Tamb | 0.02 | nm/ ℃ | T: FBG Temp. | ||
| Leithead an speictrim | △λ | 2 | nm | RMS@-13dB | ||
| Cobhsaíocht speictrim | -0.5 | 0.5 | nm | PF=Cumhacht Rátáilte,t=60s | ||
| Monatóireacht a dhéanamh ar fhreagracht | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=Cumhacht Rátáilte | |
| Monatóireacht a dhéanamh ar chobhsaíocht na freagrachta | 20% | @Gach Teocht Oibriúcháin | ||||
| Monatóireacht a dhéanamh ar sruth dorcha | ID | 50 | nA | VPD=5V | ||
| TEC Reatha | ITEC | 1.5 | A | TCASE=75 ℃ | ||
| Voltas TEC | VTEC | 3.0 | V | TCASE=75 ℃ | ||
| TEC Tomhaltas cumhachta módúil | P | 5 | W | TCASE=75 ℃ | ||
| Cobhsaíocht cumhachta > 20mW 10-20mW3.5-10mW | 0.20.51 | dB | Buaic-go-buaic, t = 60s, sampláil DC go 50kHz, TC = 25 ℃ | |||
| Earráid rianaithe | TE | -0.5 | 0.5 | dB | TC=-5~75℃, Dá dtagraítear [2] | |
| Friotaíocht teirmeastar | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| Teirmeastar B tairiseach | BTH | 3900 | k | TSTG = 25 ℃ | ||
Nótaí:
[1] Sainmhínítear Kink Current mar an sruth a théann an diall solais i gcoinne slop srutha (dL/dI) ó fheisteas líneach thar +/- 50%,Pkink>= 1.2*Cumhacht Rátáilte,Ikink>=Más rud é(BOL)*1.2
[2] Sainmhínítear earráid rianaithe ag teocht cáis ar leith, is é an t-athrú ar chumhacht snáithíneach, ag sruth monatóireachta tairiseach, i gcoibhneas leis an luach tomhaiste ag cás 25 ℃
| Paraiméadair | Cur síos |
| Cineál snáithín | Hi1060 nó PM980 snáithín |
| Cineál pigtail | Snáithín lom |
| Fad pigtail | 2.0±0.2m |
| Cineál nascóirí | Sin |
| UAP | Cur síos | UAP | Cur síos |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | Teirmeastar | 9 | Talamh Cás |
| 3 | PDAnóid | 8 | NC |
| 4 | Cathóid PD | 7 | LD catóide |
| 5 | Teirmeastar | 6 | LD Anóid |
| BFLD | -XXXF | -XX | XX | -X | XX | X |
| Léasair | Tonnfhad | Cumhacht aschuir | Cineál snáithín | Pacáiste | Cineál nascóirí | Feadán scaoilte |
| PumpLaser | 974: 974nm976: 976nm | 4H: 400mW6H: 600mW | SM : Modh singilPM : Polarú a chothabháil | -H: 10PINN: 14PIN | FA : FC/APCSA : SC/APCN0: Neamhspleách | Neamhspleách: Snáithín lom 1: Feadán scaoilte |
