Foinsí Solais Leathanbhanda SLED

I gcásanna ina ndéanann líonraí braiteoirí snáthoptaice monatóireacht ar shláinte struchtúrach droichid agus ina ngabhtar le trealamh leighis OCT loit reitineacha miocrón, tá foinsí solais leathanbhanda SLED, lena speictream ultra-leathan, comhsheasmhacht íseal agus ardchobhsaíocht, tar éis éirí ina gcomhpháirteanna lárnacha a thacaíonn le córais optúla ardchruinneas. Mar fhoinse solais speisialta idir dé-óid léasair agus dé-óid astaithe solais, soláthraíonn na feistí seo, trína meicníocht uathúil astaithe solais agus dearadh ciorcad, réitigh optúla nach féidir a athsholáthar le haghaidh monatóireachta tionsclaíochta, bithleighis agus taighde cosanta náisiúnta.

I. Sainmhíniú agus Prionsabal Astaithe Solais ar Fhoinsí Solais Leathanbhanda SLED

Go bunúsach is dé-óid astaithe solais superluminescent é foinse solais leathanbhanda SLED. Tá a chroí-struchtúr comhdhéanta de acomhal PN déanta as leathsheoltóirí cumaisc III-V (cosúil le GaAs agus InP). Nuair a chuirtear voltas réamhchlaonta i bhfeidhm ar an acomhal PN, déantar leictreoin a instealladh ón N-réigiún isteach sa P-réigiún, agus déantar poill a instealladh ón P-réigiún isteach sa N-réigiún. Scaoiltear fótóin nuair a thagann iompróirí mionlaigh le chéile le hiompróirí tromlaigh. Murab ionann agus astaíocht randamach spontáineach gnáth-LEDs, cuireann SLEDanna, trí struchtúir réigiúin ghníomhacha optamaithe (cosúil le toibreacha chandamach agus sraitheanna brú), ar chumas na bhfótón dul faoi astú páirteach spreagtha le linn iomadaithe. Ligeann sé seo bandaleithead speictreach níos cúinge (go hiondúil 6nm-100nm) agus cumhacht aschuir níos airde i gcomparáid le foinsí solais leathanbhanda traidisiúnta agus comhsheasmhacht íseal á choinneáil ag an am céanna.

Is féidir a dtréithe speictreach a bharrfheabhsú tuilleadh trí theicnící comhoibríocha ilfheistí a úsáid. Mar shampla, is féidir le scéim a úsáideann ceithre sceallóg SLED, trí chúpláil thonnfhad-roghnach, maoile speictreach a fheabhsú go ≤3dB, a chlúdaíonn an banna C+L de 1528nm-1603nm, ag freastal ar riachtanais tástála na gcóras ilphléacsála rannáin tonnfhad dlúth (DWDM).

II. Gnéithe Táirge Foinsí Solais Leathanbhanda SLED

1. Feidhmíocht Speictrim: De ghnáth bíonn bandaleithead 3dB de 40nm-100nm ag foinsí solais leathanbhanda SLED, le tonnfhaid lárionaid a chlúdaíonn bannaí cumarsáide agus braite a úsáidtear go coitianta ar nós 850nm, 1310nm, agus 1550nm.

2. Rialú Dlúis Speictrim: Trí úsáid a bhaint as teicneolaíocht leata speictreach, is féidir a dhlús speictreach a rialú laistigh den raon -30dBm/nm go -20dBm/nm, ag cinntiú cothromaíocht cumhachta i gcórais iltonnfhad.

3. Cobhsaíocht Chumhachta: Fostú ciorcaid lúb dúnta ATC (Rialú Teochta Uathoibríoch) agus APC (Rialú Cumhachta Uathoibríoch), tá luaineachtaí cumhachta gearrthéarmacha ≤0.02dB (15 nóiméad), agus tá luaineachtaí fadtéarmacha ≤0.05dB (8 uair an chloig). Mar shampla, taispeánann foinse solais Bocos Optoelectronics 1550nm SLED cobhsaíocht cumhachta aschuir ≤ ± 0.05dB/8 uair an chloig laistigh de raon teochta oibriúcháin -20 ℃ go 65 ℃.

4. Dearadh Modúil: Tairgeann sé pacáistí deisce (260 × 285 × 115mm) agus modúlach (90 × 70 × 15mm), ag tacú le comhéadan RS-232 agus bogearraí ríomhaireachta óstacha le haghaidh coigeartú cianchumhachta, monatóireacht speictreach, agus diagnóis locht.

III. Réimsí Iarratais Foinsí Solais Leathanbhanda SLED

1. Córais Braite snáthoptaice

I braite snáthoptaice dáilte, is féidir le comhchuibheas íseal SLEDanna deireadh a chur le torann trasnaíochta de bharr scaipthe Rayleigh, feabhas a chur ar réiteach spásúil go dtí an leibhéal milliméadar. Mar shampla, i monatóireacht sceitheadh ​​píblíne ola, is féidir le foinse solais SLED 1550nm in éineacht le braiteoir FBG athruithe teochta 0.1 ℃ a bhrath laistigh de raon 10km.

2. Íomháú Leighis (OCT)

Braitheann tomagrafaíocht comhleanúnachais optúil (OCT) ar fhad comhleanúnachais agus cobhsaíocht chumhachta na foinse solais. Tá fad comhleanúnachais SLEDs (<100μm) i bhfad níos ísle ná fad na léasair traidisiúnta, rud a sheachnaíonn cur isteach déantán ar íomháú. Tá foinse solais Bocos Optoelectronics 850nm SLED curtha i bhfeidhm ar threalamh oftalmach OCT, ag baint amach íomháú cisealta 10μm ar an reitine.

3. Tástáil Cumarsáide Optúil

I dtástáil gléas CWDM, is féidir le tréithe speictreach leathan SLEDanna an banna 800nm-1650nm a chlúdach ag an am céanna. In éineacht le speictriméadar ardtaifigh, is féidir paraiméadair cosúil le spásáil cainéal agus caillteanas isteach a thomhas go cruinn, feabhas a chur ar éifeachtúlacht tástála níos mó ná 3 huaire. 4. Taighde Cosanta: Is féidir foinsí solais SLED ard-polarúcháin a úsáid i gcórais interferometer le haghaidh gíreascóip snáthoptaice. Is féidir lena dtréithe ísealtorainn (RIN < -140dB/Hz) cruinneas tomhais treoluas uilleach a fheabhsú go 0.01°/u.

IV. Foirmeacha Pacáistithe Foinsí Solais Leathanbhanda SLED

1. Pacáiste Féileacán: Pacáiste féileacán 14-bioráin, ina bhfuil fuaraitheoir teirmeachleictreach (TEC) agus aonraitheoir optúil.

2. Pacáiste Deisce: Comhtháthaíonn sé soláthar cumhachta, rialú teochta, agus comhéadain cumarsáide, ag tacú le rialú bogearraí ríomhaireachta óstach, atá oiriúnach le haghaidh taighde saotharlainne agus cásanna calabraithe.BócóisTá foinse solais deisce 1550nm SLED (195(W) × 220(D) × 120(H))) feistithe le scáileán tadhaill agus oibríocht cnaipe, ar féidir leo cumhacht aschuir, tonnfhad agus paraiméadair eile a thaispeáint i bhfíor-am.

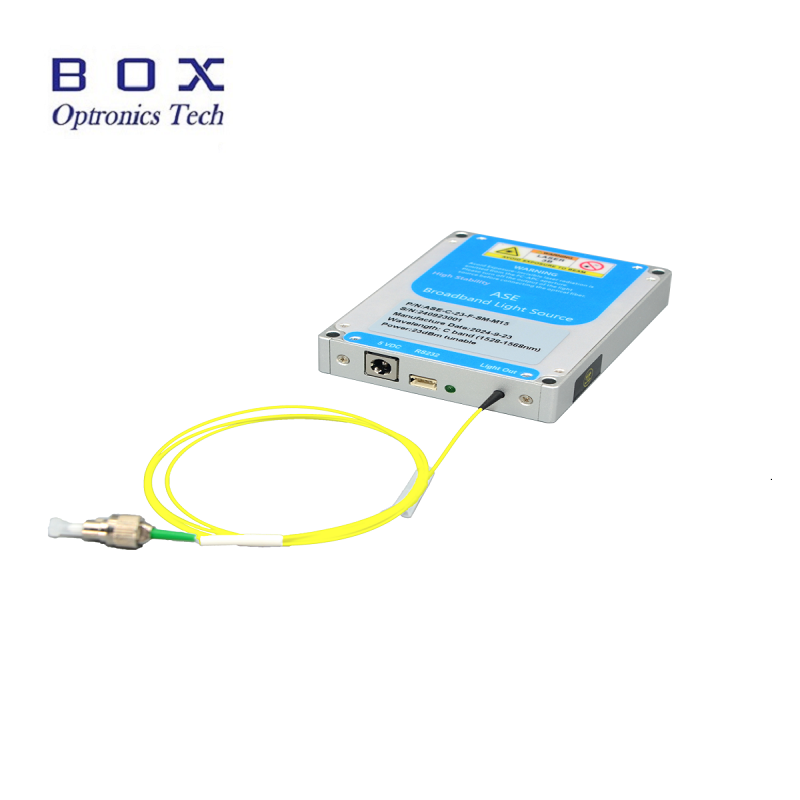

3. Pacáiste Modúlach: Is féidir méid dlúth (125(W) × 150(D) × 20(H))) a neadú go díreach i dtrealamh tionsclaíoch nó in ionstraimí tástála allamuigh, rud a laghdóidh costais chomhtháthaithe an chórais. Tacaíonn an modúl le soláthar cumhachta AC 110~240V nó DC 5V/4A agus tá sé oiriúnach do thimpeallachtaí stórála ó -40 ℃ go 85 ℃.
