Is gléas éighníomhach optúil é scoilteoir snáthoptaice, ar a dtugtar scoilteoir optúil freisin, a úsáidtear i gcórais FTTH (Fiber to the Home) chun comhartha snáithíní optúla aonair a roinnt ina dhá chomhartha optúla aschuir nó níos mó de réir cóimheas réamhshocraithe. Mar shampla, dáileann scoilteoir optúil 1 × 4 an comhartha optúil ó snáithín amháin go ceithre shnáithín i gcóimheas sonrach. Murab ionann agus an t-ilphléacsóir roinne tonnfhad (WDM) i gcóras WDM, a scarann comharthaí optúla de thonnfhaid éagsúla i gcainéil tonnfhad comhfhreagracha, dáileann scoilteoir optúil an comhartha optúil iomlán thar bhealaí iomadúla le haghaidh tarchurtha.

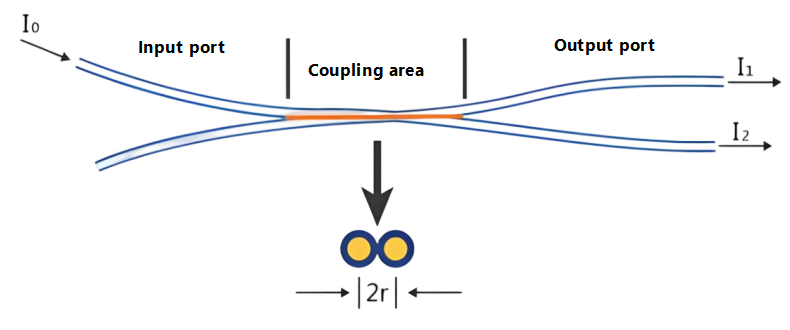

Nuair a bhíonn comharthaí optúla á dtarchur i snáithín aon-mhodh, níl fuinneamh an tsolais comhchruinnithe go hiomlán sa chroí snáithín; iomadaíonn méid beag tríd an cumhdach in aice leis an gcroílár. I bhfocail eile, má tá croíthe dhá shnáithín gar go leor, is féidir le réimse mód an tsolais atá ag iomadú i snáithín amháin dul isteach sa cheann eile, rud a fhágann gur féidir an comhartha optúil a athfheabhsú sa dá shnáithín. Leithdháileadh nua.
Is féidir scoilteoirí optúla a rangú ina dhá chineál de réir a bprionsabal oibriúcháin: scoilteoirí optúla tonn-treoraithe (PLC) agus scoilteoirí optúla déchónúla barrchaolaithe (FBT); de réir a gcumraíochta calafoirt, is féidir iad a rangú mar: cúplóirí cineál X (2x2), cúplóirí de chineál Y (1x2), cúplóirí réalta (NxN, N>2), cúplóirí crann (1xN, N>2), etc.; de réir a gcóimheas scoilte, is féidir iad a rangú i scoilteadh neamh-éide agus scoilteadh aonfhoirmeach; tá modh aicmithe eile bunaithe ar mhodh singil (1310nm) agus il-mhód (850nm).

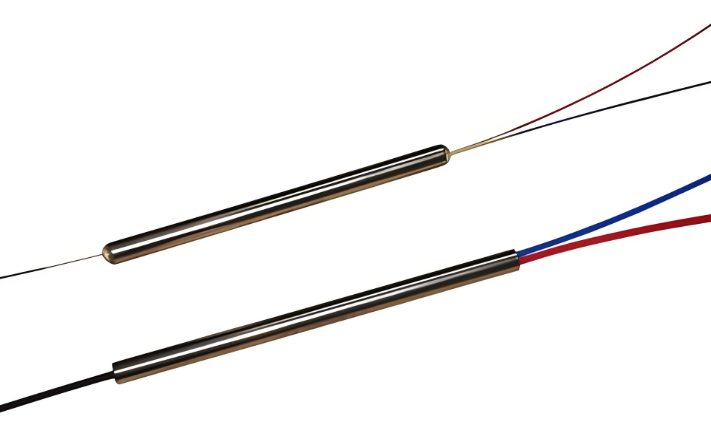

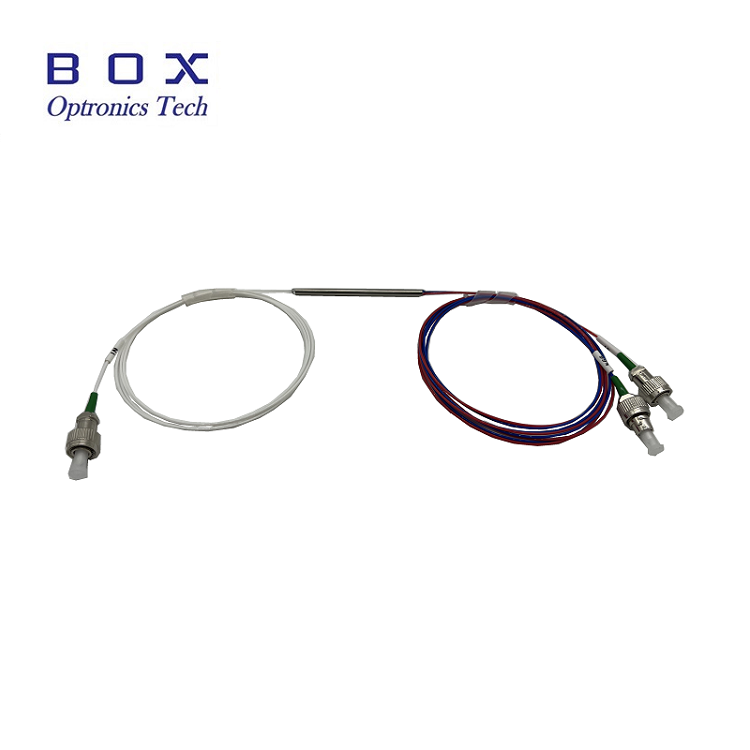

Scoilteoir optúil FBT... Déantar an ciorcad trí úsáid a bhaint as próiseas cúplála barrchaolaithe traidisiúnta. Déantar dhá shnáithín optúla nó níos mó, agus a gcuid sciath a bhaint astu, a chuachta le chéile agus ansin iad a leá ag teocht ard ar mheaisín barrchaolaithe agus iad á síneadh chuig an dá thaobh. Déantar monatóireacht ar an gcóimheas scoilte i bhfíor-am. Nuair a bheidh an cóimheas scoilteadh atá ag teastáil bainte amach, cuirtear deireadh leis an bpróiseas leá agus síneadh. Coinníonn foirceann amháin snáithín amháin (gearrtar an chuid eile amach) mar ionchur, agus feidhmíonn an foirceann eile mar chríochfort il-aschuir. Is féidir cóimheasa scoilte éagsúla a fháil trí uillinn casadh snáithíní agus fad an síneadh a rialú. Ar deireadh, déantar an t-alt barrchaolaithe a leigheas le greamachán ar fhoshraith Grianchloch agus a chur isteach i bhfeadán cruach dhosmálta.

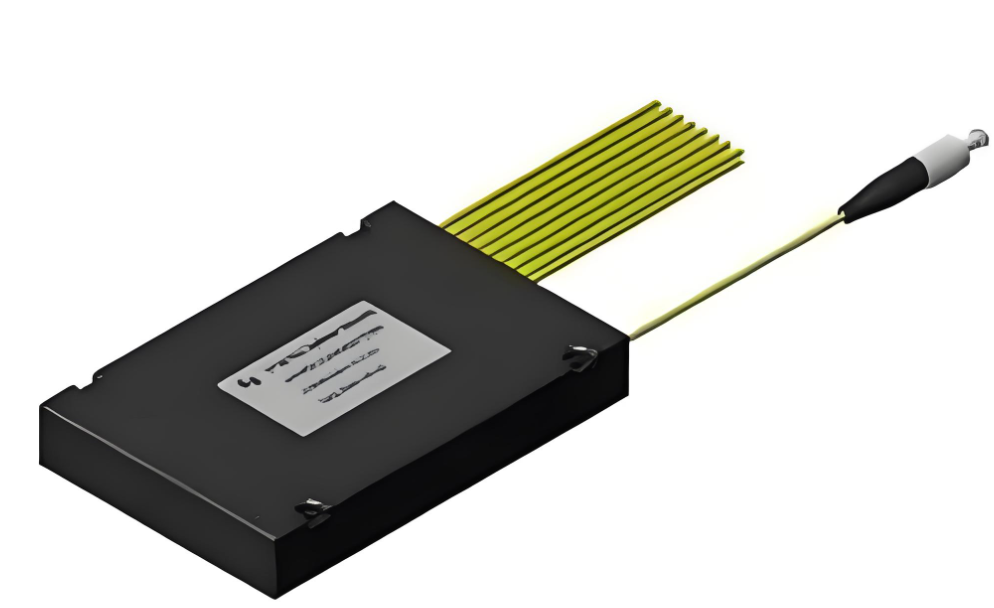

Is feistí dáileadh cumhachta optúla waveguide comhtháite iad scoilteoirí optúla PLC Plane Wave PLC (Planar Lightwave Circuit) bunaithe ar fhoshraitheanna Grianchloch, déanta ag baint úsáide as próisis leathsheoltóra (fótagrafaíocht, eitseáil, forbairt, etc.). Roinneann scoilteoirí PLC comharthaí optúla ó shnáithín optúil amháin isteach i snáithíní optúla iolracha, ag baint amach dáileadh aonfhoirmeach fuinnimh optúla. Tá an t-eagar tonntreoraithe optúil suite ar dhromchla uachtarach an sliseanna, ag comhtháthú na feidhme scoilteadh ar an sliseanna; ansin, déantar eagair snáithíní ilchainéil a chúpláil leis na foircinn ionchuir agus aschuir ag an dá cheann den sliseanna agus cuimsithe.
FBT VS Is iad na príomhbhuntáistí a bhaineann le scoilteoirí barrchaolaithe PLC FBT ná úsáid amhábhar simplí, costas réasúnta íseal, agus riachtanais trealaimh agus próisis níos lú. Is féidir monatóireacht a dhéanamh ar an gcóimheas scoilte i bhfíor-am de réir mar is gá, rud a fhágann gur féidir scoilteoirí éagothroma a dhéanamh. Is iad na míbhuntáistí ná: faoi láthair, ní féidir le teicneolaíocht barrchaolaithe aibí ach scoilteoirí suas le 1x4 a tháirgeadh. I gcás feistí níos mó ná 1 × 4, tá aonaid iolracha 1 × 2 ceangailte le chéile agus ansin pacáistithe i dtithíocht scoilteoir. Ní thacaíonn scoilteoirí FBT ach trí thonnfhad: 850nm, 1310nm, agus 1550nm, rud a fhágann nach bhfuil siad ag luí le tonnfhaid eile.
Is iad seo a leanas saintréithe táirge scoilteoirí PLC: tá caillteanas neamhíogair do thonnfhad optúil, ag comhlíonadh riachtanais tarchurtha tonnfhaid éagsúla (1260 ~ 1650nm); scoilteadh aonfhoirmeach, comharthaí a dháileadh go cothrom ar úsáideoirí; struchtúr dlúth agus méid beag; aonad aonair... Tá líon ard bealaí scoilteora ag an bhfeiste, a shroicheann níos mó ná 64: costas níos airde in aghaidh an chainéil, agus na bealaí níos mó, is amhlaidh is suntasaí an buntáiste costais. Is é an míbhuntáiste a chostas níos airde i gcomparáid le scoilteoirí barrchaolaithe décónúla comhleádh, go háirithe i scoilteoirí íseal-chainéil.
Tá trí chuid sa scoilteoir optúil PLC: sliseanna scoilteoir optúla agus eagair snáthoptaice atá cúpláilte ag an dá cheann. Ní mór na trí chomhpháirt seo a ailíniú go beacht; tá ról ríthábhachtach ag a ndearadh agus a gcóimeáil i gcobhsaíocht an scoilteoir PLC. Úsáideann an sliseanna teicneolaíocht leathsheoltóra chun tonnthreoir scoilteoir a fhás ar fhoshraith Grianchloch. Tá ionchur amháin ag an sliseanna agus tonntreoracha aschuir N. Ansin, déantar eagair snáthoptaice ionchuir agus aschuir a chúpláil le dhá cheann an tslis, agus tá cásáil suiteáilte chun scoilteoir optúil a dhéanamh le hionchur amháin agus aschur N.
Is féidir sliseanna Scoilteoir PLC a dhearadh mar 1xN agus 2xN, áit a bhfuil N ina iolraí de 2 de ghnáth, mar shampla 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; agus scoilteoirí neamhdháilte go haonfhoirmeach, mar shampla 1x3, 1x5, 1x9, etc. Leis an méadú ar an éileamh ar FTTR (Fiber to the Room), beidh cur i bhfeidhm scoilteoirí cumhachta neamh-aonfhoirmeacha dáileadh níos forleithne, agus beidh an próiseas déantúsaíochta níos dúshlánaí. Tá buntáistí ag sliseanna scoilteoir optúla PLC mar chostas íseal, ard-iontaofacht, solúbthacht ard, agus scalability, rud a fhágann go bhfuil siad oiriúnach go háirithe do chásanna iarratais éagsúla, mar shampla córais tarchurtha, comhtháthú líonra, rochtain leathanbhanda, cumarsáid snáthoptaice, agus seirbhísí ilmheán.
Polarization-Cothabháil Scoilteoir PLC Tuigeann an scoilteoir PLC polarú a chothabháil go príomha... Agus an stát polaraithe á chothabháil, roinntear an chumhacht ionchuir go haonfhoirmeach, ag baint úsáide as eagar snáithín aon-chainéil a chothaíonn polarú mar an t-ionchur agus eagar snáithín ilchainéil a chothaíonn polarú mar an t-aschur. Tá polarú an tonn líneach polariiméadrach a astaítear isteach sa snáithín fós gan athrú le linn iomadú, agus níl mórán traschúplála nó traschúpláil ar bith idir modhanna polaraithe, rud a fhágann go mbaintear amach cúpláil cothabhála polaraithe agus scoilteadh bhíoma. De ghnáth, úsáidtear snáithín PANDA. Úsáidtear scoilteoirí optúla PLC go príomha in iarratais speisialta a éilíonn cothabháil polaraithe, mar shampla córais braite snáthoptaice nó cumarsáid chomhleanúnach.
Áirítear go ginearálta leis na táscairí feidhmíochta a dhéanann difear do scoilteoirí optúla:
Caillteanas Isteach Caillteanas Ionsáigh (IL):Tagraíonn caillteanas isteach don laghdú ar chumhacht optúil ag calafort aschuir sonraithe i gcoibhneas leis an gcumhacht optúil ionchuir iomlán ag tonnfhad oibriúcháin scoilteoir PLC. Go simplí, is é caillteanas dB gach aschuir i gcoibhneas leis an ionchur. Go ginearálta, dá ísle an caillteanas isteach, is amhlaidh is fearr feidhmíocht an scoilteoir.
Caillteanas ar ais:Tagraíonn caillteanas tuairisceáin don chóimheas i ndeicibeilí an tsolais fhrithchaite (solas scaipthe a tharchuirtear go leanúnach chuig an ionchur) go dtí an solas ionchuir ag an nasc snáthoptaice. Is fearr caillteanas tuairisceáin níos airde chun tionchar an tsolais fhrithchaite ar an bhfoinse solais agus ar an gcóras a laghdú.
Treoraíocht:Tagraíonn an treoshuíomh don chóimheas idir an chumhacht aschuir optúil ag deireadh an tsolais neamh-insteallta go dtí an chumhacht solais insteallta (tonnfhad tomhaiste) ar an taobh céanna den scoilteoir PLC le linn gnáthoibríochta.
Caillteanas Cleithiúnach Polarúcháin:Tagraíonn caillteanas cleithiúnach polaraithe don athrú uasta ar chumhacht aschuir optúil ag gach calafort aschuir den scoilteoir PLC nuair a athraíonn staid polaraithe an chomhartha optúil tarchurtha ar fud an stáit polaraithe ar fad.
Leithlis:Tagraíonn leithlisiú don chumas atá ag scoilteoir snáthoptaice comharthaí optúla i gcosáin optúla eile a leithlisiú ó chonair optúil ar leith.
