Úsáidtear Fiber Bragg Gratings (FBGanna) go forleathan in iarratais éagsúla a éilíonn cruinneas ard-tonnfhad agus cobhsaíocht le haghaidh dé-óid léasair leathsheoltóra. Tá go leor buntáistí ag baint le FBGanna, lena n-áirítear ardchobhsaíocht theirmeach, éascaíocht le comhtháthú, agus solúbthacht láidir, agus déantar iad seo ar fad a mhionsonrú sa pháipéar seo.
Tá ról ríthábhachtach ag léasair a bhfuil líneáil chúng acu agus tonnfhad cobhsaí i go leor réimsí cosúil le braiteadh, cóireáil leighis, anailís speictreach, íomháú agus teileachumarsáid. Cé go seachadann léasair Dáilte Bragg Reflector (DBR) agus léasair Aiseolais Dáilte (DFB) feidhmíocht den scoth, tá a gcostais táirgthe níos airde ná iad siúd a bhaineann le dé-óid léasair Fabry-Perot (FP), toisc go dteastaíonn tástáil aonair orthu roimh phacáistiú.
Ina theannta sin, i gcomparáid leis na grátálacha tonntreoraithe a úsáidtear i léasair DFB agus DBR, soláthraíonn FBGanna cobhsaíocht níos fearr agus cruinneas tonnfhad. Is féidir le Grátáil Bragg Toirte (VBGanna) feidhmiú mar mhalairt ar FBGanna in iarratais áirithe, ach tá buntáistí ag FBGanna maidir le cobhsaíocht theirmeach, simplíocht chomhtháthaithe, agus solúbthacht.
Tá ról lárnach ag léasair caidéil leathsheoltóra ard-aschur-chumhachta, tonnfhad-cobhsaí i léasair snáithíní nua-aimseartha, aimplitheoirí snáithíní, agus aimplitheoirí snáithíní Raman. Ós rud é go bhfuil meáin ghnóthachan léasair an-íogair d'athruithe i dtonnfhad caidéil, tá léasair caidéil leathsheoltóra tonnfhad-cobhsaithe FBG tar éis éirí mar an réiteach príomhshrutha sa mhargadh.

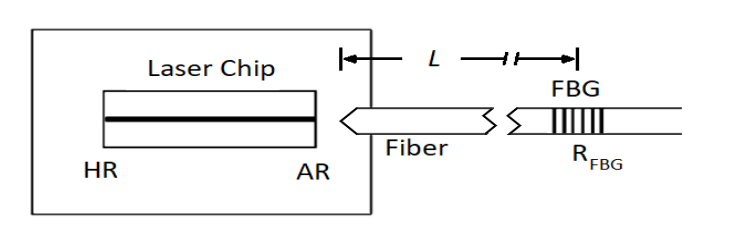

Léiríonn Fíor 1 struchtúr gnáth-mhodúl léasair caidéil faoi ghlas tonnfhad FBG. In iarratais den sórt sin, tá an FBG inscríofa ar shnáithín pigtail an léasair caidéil, agus é suite go hiondúil fad 50 cm go 2 m ón sliseanna léasair.
Fostaíonn an córas comhpháirteanna optúla imbhuailte nó pigtails snáithíní lionsaithe chun an solas a astaítear ón sliseanna léasair leathsheoltóra a chomhcheangal go héifeachtach isteach sa pigtail aonmhód.
Bunaíonn Grating Bragg Fiber meicníocht aiseolais sheachtraigh, ag cobhsú go héifeachtach an tonnfhad léasair in aice le tonnfhad lárnach FBG agus ag caolú leithead speictreach aschuir an léasair. Ar an mbealach seo, baineann an modúl léasair caidéil amach éifeachtacht ard caidéil agus cobhsaíocht den scoth.
Fíor 1. Modúl Caidéal FBG
Is réiteach éifeachtach ó thaobh costais é léasair cuas seachtrach a thógáil trí úsáid a bhaint as Gríleáil Bragg Fiber (FBG) chun feidhmíocht léasair ar chostas íseal a fheabhsú. Mar a thaispeántar i bhFíor 1, tá an FBG inscríofa sa pigtail snáithín, de ghnáth in aice leis an sliseanna astaithe, a fhoirmíonn léasair cuas seachtrach.
I gcomparáid le dé-óidí léasair traidisiúnta Fabry-Perot, ní hamháin go bhfuil líneáil níos cúinge ag léasair cuasáin atá bunaithe ar FBG ach léiríonn siad freisin srianadh tonnfhad níos láidre de bharr athruithe teochta nó sruth tiomána - an dá fhachtóir coitianta is cúis le hathruithe feidhmíochta i dé-óidí léasair.
Chun glasáil tonnfhad éifeachtach nó iontaofa dé-óid léasair a chinntiú, ní mór do mhonaróirí léasair FBGanna a roghnú a chomhlíonann sonraíochtaí croífheidhmíochta.
Ba cheart do mhonaróirí dé-óid léasair soláthróirí FBG atá iontaofa agus aibí go teicniúil a roghnú freisin ar féidir leo rogha leathan de thonnfhaid agus cumraíochtaí a thairiscint, lena n-áirítear cineál snáithín, cothabháil polaraithe (PM) nó snáithín neamh-polarúcháin-chothaithe, toisí, agus níos mó.
Leis an gcobhsaíocht teirmeach ard, comhoiriúnacht chomhtháthaithe den scoth, solúbthacht il-cásanna, agus cumas rialaithe tonnfhad beacht, tá Fiber Bragg Grating (FBG) tar éis éirí mar chroí-chomhpháirt do ghlasáil tonnfhad ard-chruinneas agus do chobhsú in iarratais léasair leathsheoltóra éagsúla. Cibé an bhfuil glasáil tonnfhad i léasair caidéil ardchumhachta nó uasghrádú feidhmíochta ar mhodúil léasair ar chostas íseal, baineann FBG glasáil tonnfhad beacht agus caolú líneála amach tríd an meicníocht aiseolais sheachtraigh a bharrfheabhsú, agus é ag seasamh go héifeachtach le suaitheadh seachtracha amhail teocht agus éagsúlachtaí reatha a thiomáint.
