Attenuator Optúil Athróg (VOA): Sainmhíniú, Prionsabail Oibre agus Anailís ar Raon Feidhme

I réimse na cumarsáide optúla, tá ról fíor-riachtanach ag an Attenuator Optúil Athróg (VOA). Mar phríomh-chomhpháirt do rialáil cumhachta optúla, ní hamháin go ráthaíonn VOA tarchur cobhsaí comharthaí optúla ach feabhsaíonn sé feidhmíocht iomlán an chórais freisin.

I. Sainmhíniú ar Attenuator Optúil Athróg

Is gléas optúil éighníomhach é maolaitheoir inathraithe optúil atá deartha chun maolú inrialaithe na cumhachta optúla a bhaint amach. Déanann sé fuinneamh na gcomharthaí optúla a choigeartú go beacht chun freastal ar riachtanais cásanna iarratais éagsúla. Roinntear VOAs go príomha i dhá chatagóir: Attenuators Optúla Athróg Meicniúla (MVOAs) agus Attenuators Optúla Athróg Leictreach (EVOAs). Déanann MVOAnna maolú cumhachta optúla a bhaint amach trí choigeartú láimhe, agus athraíonn EVOAs leibhéil tanúcháin trí chomharthaí leictreacha tiomána a chur i bhfeidhm, agus bíonn cruinneas coigeartaithe agus solúbthacht níos fearr acu.

II. Prionsabail Oibre Mheasaitheoirí Optúla Athraitheacha

Glacann VOAs raon leathan meicníochtaí oibre, go príomha lena n-áirítear cineálacha meicniúla, maighnéadoptaice, leachtchriostail, MEMS (Córas Micrimhilseogra-Leictrea-Mheicniúil), cineálacha teirmeafópacha agus acousto-optacha.

1. Cineál Meicniúil: Déantar an chumhacht optúil sa chonair solais a choigeartú trí chomhpháirteanna blocála solais a bhogadh ar nós bileoga nó cóin. Tá struchtúr simplí ag an dearadh seo ach tá cruinneas agus solúbthacht coigeartaithe sách íseal.

2. Cineál maighnéadach snáthoptaice: Déantar maolú ar fhuinneamh solais trí na hathruithe ar airíonna optúla substaintí faoi réimsí maighnéadacha a ghiaráil, is é sin an éifeacht rothlaithe maighnéadó-optach. Seachadann an cineál seo cruinneas ard agus cobhsaíocht ach tagann sé le costas níos airde.

3. Cineál Criostail Leachtach: Bunaithe ar an éifeacht birefringence a eascraíonn as anisotrópacht innéacs athraonta na criostail leachtacha, cuirtear réimse leictreach seachtrach i bhfeidhm ar mhóilíní criostail leachtacha atreoraithe, rud a fhágann go n-oiriúnaítear tarchur solais. Tá luas tapa freagartha agus raon caolúcháin leathan i gceist le VOAanna criostail leachtacha.

4. Cineál MEMS: Déantar micreascátháin atá déanta le teicneolaíocht micrea-leictrimheicniúla a chlaonadh trí fhórsa leictreastatach chun déine solais frithchaite a choigeartú. Is sainairíonna iad MEMS VOAs méid beag, meáchan éadrom agus leibhéal ard comhtháthú.

5. Cineál Teirm-optach: Déantar leibhéil tanúcháin a mhodhnú trí éagsúlachtaí in airíonna optúla ábharacha (m.sh. innéacs athraonta) faoi réimsí teochta. Tá struchtúr simplí agus costas íseal ag VOAanna teirmea-optaice, ach bíonn siad ag fulaingt ó luas freagartha mall.

6. Cineál Acousto-optach: Gineann tonnta ultrasonaic brú tréimhsiúil taobh istigh de chriostail fhuaimiúla snáthoptaice, rud a spreagann luaineachtaí tréimhsiúla san innéacs athraonta chun léasacha solais a mhodhnú. Cuireann VOAs Acousto-optach luas tiúnta tapa agus cobhsaíocht den scoth ar fáil.

III. Scóip Feidhmchláir Attenuators Optúla Athraitheacha

Úsáidtear VOAanna go forleathan i gcumarsáid optúil, braite snáthoptaice, ionstraimí optúla agus réimsí eile.

1. Cumarsáid Optúil: Comhardú déine na gcomharthaí optúla thar bhealaí éagsúla chun cáilíocht comhartha comhsheasmhach a choinneáil; cumhacht comhartha optúla a choigeartú chun oiriúnú d'achar tarchuir éagsúla agus sonraíochtaí glacadóra.

2. Braiteadh snáthoptaice: Insamhladh ar dhéine na gcomharthaí optúla faoi choinníollacha comhshaoil ​​éagsúla chun feidhmíocht agus iontaofacht an chórais a thástáil agus a fhíorú.

3. Ionstraimí Optúla: Feidhmeach maidir le feistí léasair, cuntair fótóin, speictriméadar, micreascóip optúla agus trealamh eile chun déine comhartha optúla agus flosc a rialú le haghaidh torthaí tomhais cruinn.

Míreanna	Paraiméadair	Aonad
Raon Tonnfhad Oibriúcháin	Banna O / Banna C / Banna L / Banna iomlán / daoine eile	nm
Cineál tanúcháin	Geal nó Dorcha	-
Raon tanúcháin	≥15/20/30/40	dB
Caillteanas Ionsáigh	≤0.7	dB
Rún Caolaithe	Leanúnach	dB
Caillteanas Tuairisceán	≥45	dB
Cineál Snáithín	SMF-28e	-
Am Freagartha (10-90% cumhacht optúil)	≤5	ms
Voltas Tiomána	5/6.5	V
Cumhacht Tiomána	≤5	mW
Polarization Cleithiúnach Caillteanas	≤0.2@ 10dB , ≤0.5 @ <20dB att.	dB
Caillteanas Cleithiúnach Tonnfhad	≤0.6@ 10dB , ≤1.0 @ <20dB thar réise 20nm	dB
Cumhacht Optúil Uasta	≤500	mW
Teocht Oibriúcháin	-0~+70	°C
Teocht Stórála	-40~+85	°C
Cineál nascóirí	Saincheaptha	-
Méid an phacáiste	Φ5.5xL19	mm

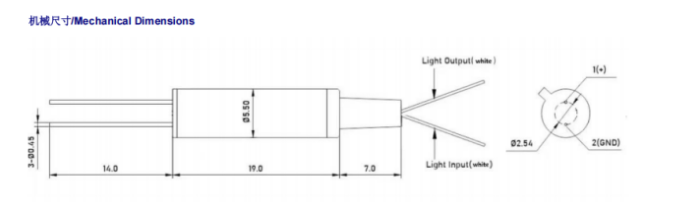

EVOA

Paraiméadar	1310	1550	1310/1550	850/1310
Cineál(nm)	1310	1550	1310/1550	850/1310
Tonnfhad (nm)	1310±50	1550±50	1260–1650	850/1310±40
Raon Tanúcháin (dB)	0.8~60	0.8~60	0.8~60	0.8~60
Bunchaillteanas (dB)	≤0.8	≤0.8	≤0.8	≤0.8
Caillteanas ar Ais(dB)	≥50	≥50	≥50	≥30
Cineál Snáithín	SMF-28e	SMF-28e	SMF-28e	50/125 nó 62.5/125MM
PDL(dB)	≤0.15	≤0.15	≤0.15	-
Toise (mm)	26×18×8	26×18×8	26×18×8	26×18×8
Teocht Oibriúcháin(℃)	0~+70	0~+70	0~+70	0~+70
Teocht Stórála(℃)	-40~+85	-40~+85	-40~+85	-40~+85

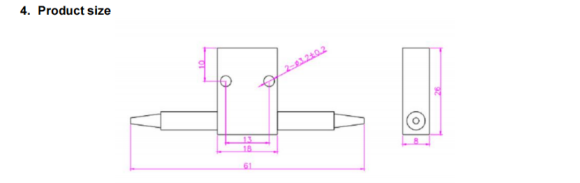

MVOA
